FX50-LED

FX50-LED拡大

什器・棚下だけでなく、明るさが必要な建築化照明にもおすすめです。

・最小曲げ半径50mm

・直線でも曲線でも使用できるLED照明

・RGBカラーもラインナップ

・50mmごとで切断可能

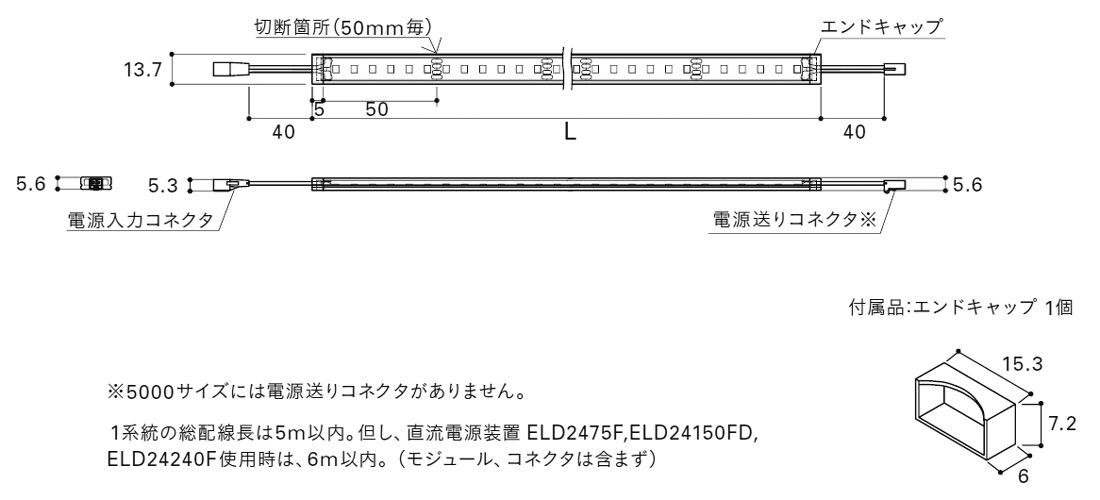

寸法図
FX50-LED拡大

共通仕様

光源色 11色（HL22/L24/L28/L30/WW/W/N/D）（受注品：R赤/G緑/B青）
断面 13.7×5.6mm
本体 シリコン樹脂
光源寿命 40000時間
付属品 エンドキャップ1個
50mm単位の特寸対応可能（受注品）
直流電源装置別置
屋内仕様
調光対応

商品一覧

型式 本体全長 LEDモジュール
入力電力
FX50-LED 500 ○ 510mm 4.5W
FX50-LED 1000 ○ 1010mm 9.0W
FX50-LED 1500 ○ 1510mm 13.4W
FX50-LED 2000 ○ 2010mm 17.6W
FX50-LED 2500 ○ 2510mm 21.7W
FX50-LED 3000 ○ 3010mm 25.8W
FX50-LED 5000 ○ 5010mm 41.2W

1灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD2-2416P 13W 非調光 210×32×30mm
ELD2-2435FD 25.5W 非調光
PWM調光3～100%		 299×34.9×36.8mm
ELD2430HDB 22W 非調光
位相調光1～100%		 322×38×20mm

多灯用直流電源装置

型式 LEDモジュール入力
電力最大使用W数		 調光率 寸法
（長さ×幅×高さ）
ELD2475F 52W 非調光 190×67.5×48mm
ELD2-24240FD 168W（144W） 非調光
PWM調光3～100%		 244×68×48.7mm
ELD24320FD 224W(192W) 非調光
PWM調光3～100%		 251×90×55.5mm
ELD24150FDD 105W（90W） 非調光
DALI調光5～100%		 241×67.5×51mm

延長コード・接続コード

型式 長さ
HKL100 100mm
HKL150 150mm
HKL300 300mm
HKL500 500mm
HKL1000 1000mm
HKL2000 2000mm
HKL3000 3000mm
HKL4500 4500mm
HKL3000　片切 3000mm
HKL4500　片切 4500mm

適合調光器

種類 型式 定格容量
PWM調光 PDC1500T 15A
PDC1000S 15A
位相調光 BDC300S 3A
BDC300GS 3A

オプションパーツ

種類 型式
取付クリップ（5個） FX-CL
アルミレール TR2-FX990
TR2-FX1490
TR2-FX2490
固定金具（5個） TFサドル
TR2-FX45度固定金具（5個） TFS45
コネクターホルダー（3個1組、ねじ6個付） CFH
