XC-LED2
スリット照明など意匠性にこだわる造作に最適です。
・エクストリームコンパクト
・埋め込み取付可能
・連結可(1系統最大2520mmまで)

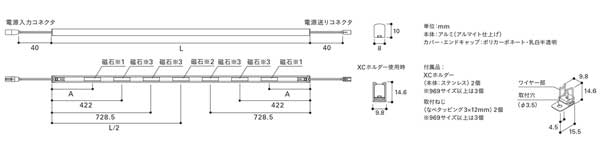

- 寸法図
- 拡大
共通仕様
光源色 | 6色(L28/L30/WW/W/N) |
---|---|
高さ | 10mm |
幅 | 8mm |
本体 | アルミ(アルマイト仕上げ) |
カバー・エンドキャップ | ポリカーボネート・乳白半透明 |
光源寿命 | 40000時間 |
付属品 | XCホルダー2個、取付ねじ2個 |
直流電源装置別置 | |
屋内仕様 | |
調光対応 |
商品一覧(受注品の特寸サイズもあります)
型式 | 本体全長 | LEDモジュール 入力電力 |
---|---|---|
XC-LED 94 ○ -MG | 94mm | 1.3W |
XC-LED 269 ○ -MG | 269mm | 3.8W |
XC-LED 487 ○ -MG | 487mm | 7.0W |
XC-LED 837 ○ -MG | 837mm | 12.1W |
XC-LED 969 ○ -MG | 969mm | 14.0W |
XC-LED 1144 ○ -MG | 1144mm | 16.5W |
XC-LED 1231 ○ -MG | 1231mm | 17.8W |
XC-LED 1494 ○ -MG | 1494mm | 21.6W |
1灯用直流電源装置
型式 | LEDモジュール入力 電力最大使用W数 |
調光率 | 寸法 (長さ×幅×高さ) |
---|---|---|---|
ELD2-2416P | 14W | 非調光 | 210×32×30mm |
ELD2-2435FD | 28W | 非調光 調光3~100% |
299×34.9×36.8mm |
ELD2430HDB | 24W | 非調光 調光1~100% |
322×38×20mm |
多灯用直流電源装置
型式 | LEDモジュール入力 電力最大使用W数 |
調光率 | 寸法 (長さ×幅×高さ) |
---|---|---|---|
ELD2475F | 52W | 非調光 | 190×67.5×48mm |
ELD2-24240FD | 168W(144W) | 非調光 調光3~100% |
244×68×48.7mm |
ELD24150FDD | 105W(90W) | 非調光 調光5~100% |
241×67.5×51mm |
延長コード・接続コード
型式 | 長さ |
---|---|
HKL100 | 100mm |
HKL150 | 150mm |
HKL300 | 300mm |
HKL500 | 500mm |
HKL1000 | 1000mm |
HKL2000 | 2000mm |
HKL3000 | 3000mm |
HKL4500 | 4500mm |
HKL3000 片切 | 3000mm |
HKL4500 片切 | 4500mm |
適合調光器
型式 | 定格容量 |
---|---|
PDC1500T | 15A |
PDC1000S | 15A |
BDC300S | 3A |
オプションパーツ
種類 | 型式 |
---|---|
マグネット受け金具(3個1組、ねじ6個付) | XCMG |
HCMG | |
マグネット受け金具 ロング(3個1組、ねじ6個付) | FLMGL |
コネクターホルダー(3個1組、ねじ6個付) | CFH |
